KM30Y-5 Torno CNC de 5 ejess
Proceso de torneado y grabado de composites de alto rendimiento INQUIRY ●Adecuado para el mecanizado de piezas pequeñas con procesos complejos: paletas, agujeros inclinados, joyas.
●Equipado con cabezal motorizado de gran ángulo de giro, velocidad 60000rpm.
●Mecanizado eficaz con cambiador de herramientas de 13 posiciones y reglaje de herramientas.

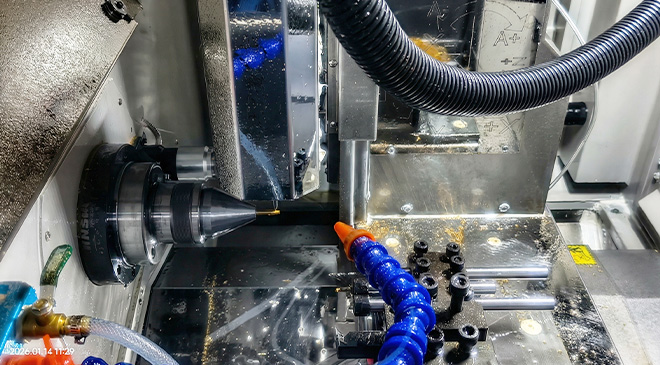

Ángulo de giro del eje A 0-125° para fresado, lo que permite un posicionamiento de alta velocidad y precisión |

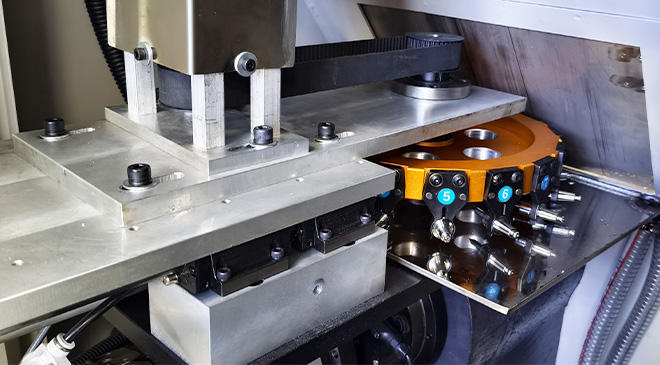

Almacén de herramientas puede instalar 13pcs herramientas para cambiar |

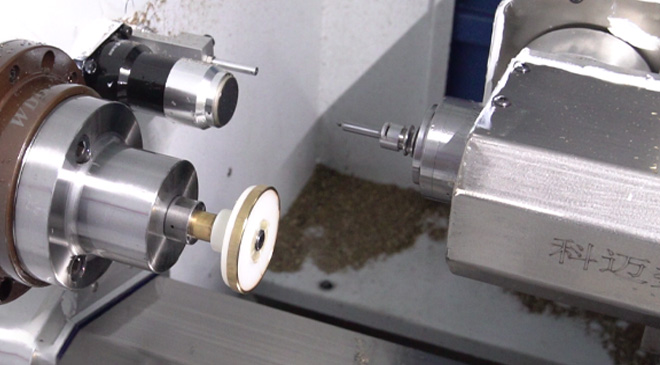

El poste de herramientas del eje Z instala la broca de taladrado y la herramienta de torneado |

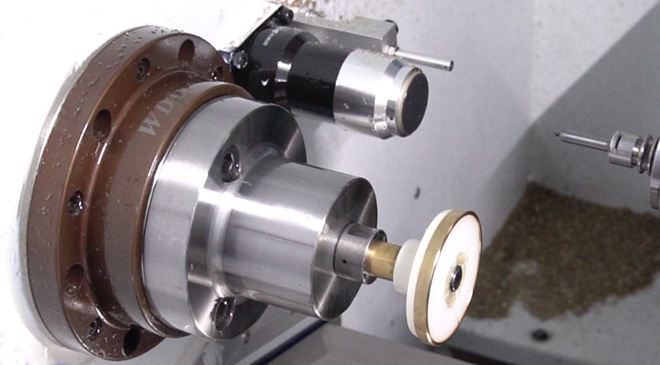

Calibre de fijación y reglaje de herramientas personalizado |
| Model | KM30Y-5 | |
| Eje C | Diámetro máx. de mecanizado | Φ31mm |
| Longitud máx. de mecanizado | 130mm | |
| Velocidad del cabezal | 50-6000 r/min | |
| Motor de husillo | 3.7kW | |
| Eje A | Velocidad del cabezal | 50-60000 r/min |
| Alimentar | Desplazamiento X/Y/Z | 600/200/260mm |
| Un ángulo de oscilación | 0-125° | |
| Avance X/Y/Z/C/A | 20000/12000/20000/6000/4000 mm/min | |
| Puesto de herramientas | Herramienta de torneado | 3 piezas |
| Herramienta de taladrado frontal | 3 piezas | |
| Tamaño de las herramientas | 16*16mm | |
| Almacenes de herramientas | 13 estaciones | |
| Herramienta de fresado | 13 piezas | |
| Potencia viva de la herramienta | 2.5kW | |
| Velocidad de la herramienta | 30000 r/min | |
| Tamaño de pinza para herramientas motorizada | ER11 | |
| Tamaño de taladrado de la herramienta motorizada | Φ6mm | |
| suministro eléctrico | Tensión | 380V/50HZ/3PH |
| Potencia nominal | 5.5kW | |
| Otros | Tamaño de la máquina | 1500×1250×1800mm |
| Peso máquina | 1200kg | |
| Model | KM30Y-5 | |
| Eje C | Diámetro máx. de mecanizado | Φ31mm |
| Longitud máx. de mecanizado | 130mm | |
| Velocidad del cabezal | 50-6000 r/min | |
| Motor de husillo | 3.7kW | |
| Eje A | Velocidad del cabezal | 50-60000 r/min |
| Alimentar | Desplazamiento X/Y/Z | 600/200/260mm |
| Un ángulo de oscilación | 0-125° | |
| Avance X/Y/Z/C/A | 20000/12000/20000/6000/4000 mm/min | |
| Puesto de herramientas | Herramienta de torneado | 3 piezas |
| Herramienta de taladrado frontal | 3 piezas | |
| Tamaño de las herramientas | 16*16mm | |
| Almacenes de herramientas | 13 estaciones | |
| Herramienta de fresado | 13 piezas | |
| Potencia viva de la herramienta | 2.5kW | |
| Velocidad de la herramienta | 30000 r/min | |
| Tamaño de pinza para herramientas motorizada | ER11 | |
| Tamaño de taladrado de la herramienta motorizada | Φ6mm | |
| suministro eléctrico | Tensión | 380V/50HZ/3PH |
| Potencia nominal | 5.5kW | |
| Otros | Tamaño de la máquina | 1500×1250×1800mm |
| Peso máquina | 1200kg | |
