KM-116-5 Torno CNC suizo

Cabezal principal y subhusillo con control de dos canales de 5 ejes. INQUIRY

●Mejorar la eficiencia de la producción y la precisión de procesamiento: Acortar el tiempo de procesamiento, reducir los tiempos de sujeción, realizar el procesamiento de una sola pasada.

●Adecuado para el procesamiento de diferentes piezas, incluyendo piezas de eje delgado, puede ser flexiblemente configurado casquillo de guía y sin casquillo de guía para el procesamiento, satisfacer las diferentes demandas de procesamiento.

●La herramienta de fila bidireccional puede realizar el lado opuesto del procesamiento de fresado de torneado, adecuado para el procesamiento de piezas de precisión de alta complejidad.

●Máquina con recogedor de piezas y transportador de piezas para descargar automáticamente las piezas acabadas.

PRODUCT INTRODUCTION
  • FEATURES
  • TECHNICAL SPECIFICATION
  • CONFIGURATION
  • SAMPLE MACHINING

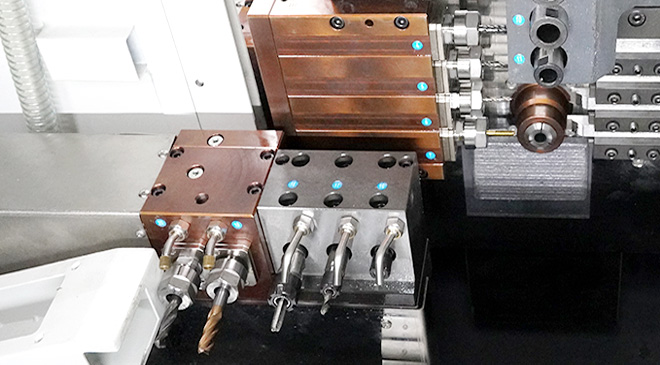

Husillo principal y portaherramientas 14 piezas

Husillo principal y portaherramientas 14 piezas

Subhusillo y portaherramientas 3 piezasSubhusillo y portaherramientas 3 piezas


Poste portaherramientas 4+2pcs

Poste portaherramientas 4+2pcs


Interior del husillo principal

Interior del husillo principal








NombreArtículoKM-116-5Eje C2
Sistema de control
LNC T5850
EjeDiámetro máx. de mecanizadoФ15mmФ15mm
Longitud máx. de mecanizado (un proceso)200mm200mm
Velocidad del cabezal50-6000r/min50-6000r/min
Potencia del motor2kW2kW
Desplazamiento de la herramienta respecto a la pieza en el sentido del avanceRecorrido eje X80mm(X1)500mm(X2)
Recorrido eje Y220mm
Recorrido eje Z200mm(Z1)240mm(Z2)
Velocidad de avance rápido del eje X,Y,Z18000mm/min18000mm/min
HerramientaTotal Puesto de herramientas165
Herramienta de torneado73
Tamaño de la herramienta12×12mm20mm Round shank
Herramienta de taladrado frontal4
Número de orificios laterales herramienta motorizada42
Herramienta motorizada0.75kW0.75kW
Velocidad de la herramienta en directo5000r/min5000r/min
Tamaño del portaherramientas motorizadoER16ER16
Tamaño de perforación con herramienta motorizadaФ10mmФ10mm
Tamaño de roscado vivo de la herramientaM8M8
PotenciaTensión nominal380V / 3PH
Frecuencia nominal50Hz
Sistema de refrigeraciónPotencia del motor para aceite de corte0.12kW
Tanque de refrigeración Volumen120L
Sistema neumáticoPresión del aire comprimido de entrada0.4-0.6MPa
Dimensión de la máquinaL×AN×AL2000×1250×1850
Peso1800kg


NombreArtículoKM-116-5Eje C2
Sistema de control
LNC T5850
EjeDiámetro máx. de mecanizadoФ15mmФ15mm
Longitud máx. de mecanizado (un proceso)200mm200mm
Velocidad del cabezal50-6000r/min50-6000r/min
Potencia del motor2kW2kW
Desplazamiento de la herramienta respecto a la pieza en el sentido del avanceRecorrido eje X80mm(X1)500mm(X2)
Recorrido eje Y220mm
Recorrido eje Z200mm(Z1)240mm(Z2)
Velocidad de avance rápido del eje X,Y,Z18000mm/min18000mm/min
HerramientaTotal Puesto de herramientas165
Herramienta de torneado73
Tamaño de la herramienta12×12mm20mm Round shank
Herramienta de taladrado frontal4
Número de orificios laterales herramienta motorizada42
Herramienta motorizada0.75kW0.75kW
Velocidad de la herramienta en directo5000r/min5000r/min
Tamaño del portaherramientas motorizadoER16ER16
Tamaño de perforación con herramienta motorizadaФ10mmФ10mm
Tamaño de roscado vivo de la herramientaM8M8
PotenciaTensión nominal380V / 3PH
Frecuencia nominal50Hz
Sistema de refrigeraciónPotencia del motor para aceite de corte0.12kW
Tanque de refrigeración Volumen120L
Sistema neumáticoPresión del aire comprimido de entrada0.4-0.6MPa
Dimensión de la máquinaL×AN×AL2000×1250×1850
Peso1800kg


Sistema de control LNC T5850
Unidad de husillo principal
Unidad de subhusillo
Herramienta de fijación 15pcs
Herramienta viva 4+2pcs
Pinza de presión de aire
Bomba de refrigeración
Lubricación automática
Carro de virutas
Receptor de piezas

Sample
