●Mecanizado dia.1-20mm,longitud 120mm pieza de trabajo.
●La máquina utiliza el sistema de dos canales para el control de multi-husillo.
●Los diámetros internos y externos del objeto se pueden procesar simultáneamente.
PRODUCT INTRODUCTION
- FEATURES
- TECHNICAL SPECIFICATION
- CONFIGURATION

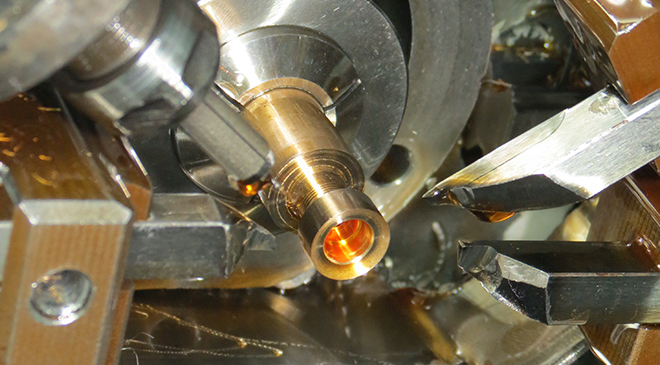

- SAMPLE MACHINING
Mecanizado de piezas de 1-20 mm de diámetro y 120 mm de longitud |
El diámetro interior y exterior de la pieza de trabajo se puede procesar simultáneamente |
La caja del husillo es fija, y la silla de la herramienta puede moverse 170mm en el eje Z |
SYS1: 4pcs herramienta de torneado con fresado SYS2: Herramienta de 6 piezas (en roscado) |
| Modelo | Dos canales | KM-T20 | |
| Capacity | Sistema de control | LNC5850(Dos canales) | |
| Diámetro máx. de mecanizado | 20mm | ||
| Longitud máx. de mecanizado | 70 mm (casquillo guía) | ||
120 mm (sin casquillo guía) | |||
| Velocidad del cabezal | 50-8000r/min | ||
| Potencia del husillo | 2kW | ||
| Distancia recorrida | Sistema1 | Recorrido eje X1 | 55mm |
| Recorrido X2, X3 | 40mm,35mm | ||
| Recorrido Z1 | 120mm | ||
| X1/X2/X3 axis feedrate | 12000mm/min | ||
| Z1 axis feedrate | 16000mm/min | ||
| Sistema2 | X4 axis travel | 350mm | |
| Z2 travel | 150mm | ||
| X4 axis feedrate | 12000mm/min | ||
| Z2 axis feedrate | 16000mm/min | ||
| Husillo roscador | Velocidad de roscado | 50-5500 r/min | |
| Motor de roscado | 750W | ||
| Herramienta | Tipo independiente del sistema 1 | 4 pcs | |
| Sistema 1 tamaño de herramienta | 8×8mm | ||
| Sistema 2 Fila de cuchillos | 6 pcs | ||
| Sistema 2 Fila de cuchillos | Φ16 | ||
| Tipo de mandril roscador | ER11 | ||
| Potencia | Power voltage | 380V/50HZ/3PH | |
| Otros | Machine size L×W×H | 1500×900×1630mm | |
| Machine weight | 1300kg | ||
| Modelo | Dos canales | KM-T20 | |
| Capacity | Sistema de control | LNC5850(Dos canales) | |
| Diámetro máx. de mecanizado | 20mm | ||
| Longitud máx. de mecanizado | 70 mm (casquillo guía) | ||
120 mm (sin casquillo guía) | |||
| Velocidad del cabezal | 50-8000r/min | ||
| Potencia del husillo | 2kW | ||
| Distancia recorrida | Sistema1 | Recorrido eje X1 | 55mm |
| Recorrido X2, X3 | 40mm,35mm | ||
| Recorrido Z1 | 120mm | ||
| X1/X2/X3 axis feedrate | 12000mm/min | ||
| Z1 axis feedrate | 16000mm/min | ||
| Sistema2 | X4 axis travel | 350mm | |
| Z2 travel | 150mm | ||
| X4 axis feedrate | 12000mm/min | ||
| Z2 axis feedrate | 16000mm/min | ||
| Husillo roscador | Velocidad de roscado | 50-5500 r/min | |
| Motor de roscado | 750W | ||
| Herramienta | Tipo independiente del sistema 1 | 4 pcs | |
| Sistema 1 tamaño de herramienta | 8×8mm | ||
| Sistema 2 Fila de cuchillos | 6 pcs | ||
| Sistema 2 Fila de cuchillos | Φ16 | ||
| Tipo de mandril roscador | ER11 | ||
| Potencia | Power voltage | 380V/50HZ/3PH | |
| Otros | Machine size L×W×H | 1500×900×1630mm | |
| Machine weight | 1300kg | ||
1. Sistema de control LNC5850 (dos canales)
2. Unidad neumática
3. Unidad de lubricación automática centrada
4. Refrigerante del husillo
5. Receptor de piezas
6. Herramienta de torneado de 4 estaciones (un cabezal de fresado de elección)
7. Unidad de taladrado transversal de 6 estaciones (incluye un cabezal de roscado)
8. Carro de virutas
Opcional :
Alimentador automático de barras
Sistema de control SYNTEC 22TB
2. Unidad neumática
3. Unidad de lubricación automática centrada
4. Refrigerante del husillo
5. Receptor de piezas
6. Herramienta de torneado de 4 estaciones (un cabezal de fresado de elección)
7. Unidad de taladrado transversal de 6 estaciones (incluye un cabezal de roscado)
8. Carro de virutas
Opcional :
Alimentador automático de barras
Sistema de control SYNTEC 22TB
