SWM1507A Rectificadora CNC de roscas exteriores
INQUIRY ●La base de la máquina y el diseño de la cama juntos, y adoptar mineral mixto para garantías de alta precisión dimensional.
●Adecuado para el rectificado de roscas externas de diferentes tipos, como husillos de bolas, ejes helicoidales, matrices de laminación, componentes de dirección.
●Ángulo de hélice de rectificado ±30° y rosca multipunto, paso mínimo 0.3 mm.
●Compensación automática del desgaste de las ruedas.
Revestimiento automático para ruedas |

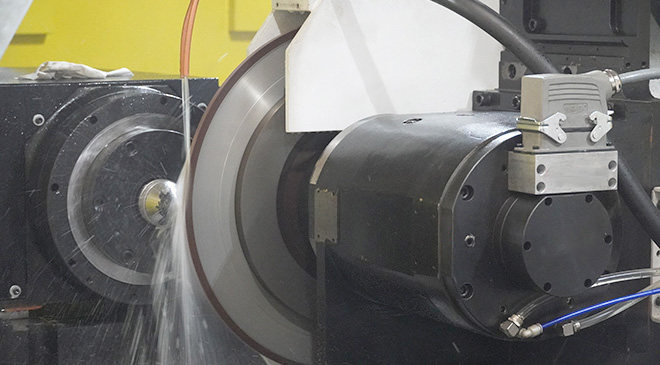

Motor husillo de la muela |
Tornillo rectificador con gran ángulo de hélice |
Luneta para apoyar pieza larga |
| Artículo | Unidad | SWM1507A | SWM1510A | SWM1520A | SWM1530A | |
| Capacidad | Longitud máxima de la rosca de rectificado | mm | 650 | 1000 | 2000 | 3000 |
| Diámetro máximo de rectificado | mm | 200 | 200 | 200 | 150 | |
| Distancia máxima entre el centro | mm | 780 | 1200 | 2200 | 3200 | |
| Ángulo de hélice de rectificado | ±30° | |||||
| Precisión de mecanizado | Desviación de cabeceo | mm | 0.004 | |||
| Rugosidad de la superficie de la rosca | μm | 0.32 | ||||
| cabeza de rueda | Tamaño de la muela (OD*TH*lD) | mm | Φ500/10-25/Φ305 | |||
| Velocidad del cabezal | min-1 | 50-3000 | ||||
| Potencia del motor | kw | 7.5 | 7.5 | 7.5 | 15 | |
| rodillera | Tamaño de la rueda de enderezado (OD*TH*lD) | mm | Φ100xΦ25x30 | |||
| Velocidad máxima del husillo | rpm | 6000 | ||||
| Cabezal | velocidad del cabezal | rpm | 0～100 | |||
| potencia del motor | kw | 10.35 | 10.35 | 10.35 | 5 | |
| Eje X/Z | viaje | mm | 350/950 | 350/1200 | 350/2250 | 150/3300 (linear motor) |
| alimentación mínima | mm | 0.001 | ||||
| Otros | Peso de la máquina | T | 10.5 | 12 | 17 | 26 |
| Tamaño de la máquina (L/W/H) | mm | 3500/3300/3000 | 4000/3300/3000 | 6200/3300/3000 | 6200*3300*3000 | |
| Artículo | Unidad | SWM1507A | SWM1510A | SWM1520A | SWM1530A | |
| Capacidad | Longitud máxima de la rosca de rectificado | mm | 650 | 1000 | 2000 | 3000 |
| Diámetro máximo de rectificado | mm | 200 | 200 | 200 | 150 | |
| Distancia máxima entre el centro | mm | 780 | 1200 | 2200 | 3200 | |
| Ángulo de hélice de rectificado | ±30° | |||||
| Precisión de mecanizado | Desviación de cabeceo | mm | 0.004 | |||
| Rugosidad de la superficie de la rosca | μm | 0.32 | ||||
| cabeza de rueda | Tamaño de la muela (OD*TH*lD) | mm | Φ500/10-25/Φ305 | |||
| Velocidad del cabezal | min-1 | 50-3000 | ||||
| Potencia del motor | kw | 7.5 | 7.5 | 7.5 | 15 | |
| rodillera | Tamaño de la rueda de enderezado (OD*TH*lD) | mm | Φ100xΦ25x30 | |||
| Velocidad máxima del husillo | rpm | 6000 | ||||
| Cabezal | velocidad del cabezal | rpm | 0～100 | |||
| potencia del motor | kw | 10.35 | 10.35 | 10.35 | 5 | |
| Eje X/Z | viaje | mm | 350/950 | 350/1200 | 350/2250 | 150/3300 (linear motor) |
| alimentación mínima | mm | 0.001 | ||||
| Otros | Peso de la máquina | T | 10.5 | 12 | 17 | 26 |
| Tamaño de la máquina (L/W/H) | mm | 3500/3300/3000 | 4000/3300/3000 | 6200/3300/3000 | 6200*3300*3000 | |
Tornillo de bola y barra de dirección Herramienta de laminación
Eje sinfín
