WNM1505 Шлифовальный центр с ЧПУ

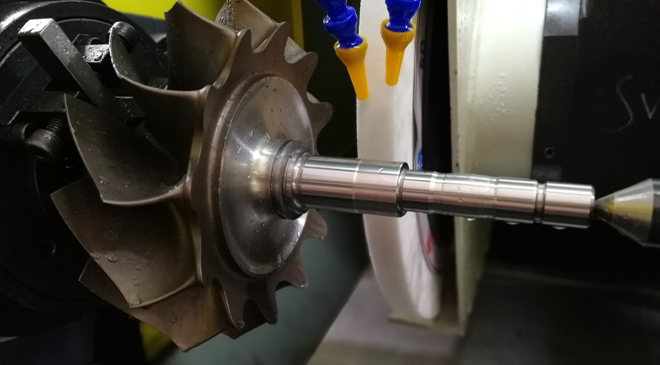

Сложная внешняя-внутренняя резьба КОНСАЛТ ●Этот станок может шлифовать цилиндрические, внутренние отверстия, резьбу для сложных прецизионных заготовок.
●3-позиционный гидравлический поворотный стол может автоматически менять 3 типа различных шлифовальных кругов:
-Полная механическая обработка за одну операцию.
-Оптимизация процесса измельчения.
-Сокращение времени обработки.
●На всех осях установлена решетчатая шкала для повышения точности при перемещении.
Структурная схема станка |
3-станционный гидравлический поворотный стол с разными колесами |
Автоматический датчик для настройки инструмента |
Приправа для формовочного круга |
Перемещение по осям X/Z
| Модель | WNM1505 | |
| Производительность | ||
Макс. установочный диаметр | мм | 350 |
Макс. длина шлифования | мм | 500 |
Диаметр внутреннего отверстия для шлифования | мм | Φ15-Φ150 |
| Диаметр внутреннего отверстия для шлифования | мм | Φ10-Φ300 |
Макс диаметр шлифования | мм | 300 |
Макс. угол опережения（ось A） | ±25° | |
| Минимальный угол наклона оси B (поворотный стол) | 90° (4-позиционный) | |
| Шпиндель | ||
| Частота вращения шпинделя оси C | об/мин | 0-310 |
| Мощность двигателя шпинделя оси C | кВт | 11 |
| Частота вращения шпинделя внешнего шлифовального круга | об/мин | 3500 |
| Двигатель шпинделя внешнего шлифовального круга | кВт | 7.5 |
| Частота вращения шпинделя шлифовального круга | об/мин | 24000 |
| Мощность шпинделя внутреннего шлифовального круга | кВт | 5.5 |
| Частота вращения шпинделя при шлифовании наружной резьбы | об/мин | 5500 |
| Мощность шпинделя для шлифования наружной резьбы | кВт | 5.5 |
| Частота вращения шпинделя алмазной правки | об/мин | 10000 |
| Мощность шпинделя при алмазной правке | кВт | 1.5 |
| Перемещение | ||
| мм | 350/700 | |
| Быстрая подача X/Z | м/мин | 8/10 |
| Другое | ||
Общая мощность | кВт | 47.5 |
| Вес | тонна | 15 |
Размер станка (Д×Ш×В) | мм | 3900×3000×2900 |
